2020-03-02 by Jun Tai
一、产品
二、产品特性
2.1、单联叶片泵特性
1、采用精密加工技术,可在压力设定下具有自动调整流量及补偿功能,减少负载动力损失,效率高、发热低、省能源;
2、噪音小、应答快、运行高效平稳;
3、结构简单、操作简便、便于维护;
4、内含调整机构,流量压力可随意调整,广泛用于机床及制鞋机械等;
5、寿命长、结构牢固、体积小、可直接连接马达、节省空间、经济耐用等特点。
2.2、双联叶片泵特性
1、由两个变量泵组合一体,使用共同的驱动轴;
2、吸油口及出油口各自独立,流量压力可随意调整,广泛用于机床及制鞋机械等;
3、操作简便、可直接连接马达、节省空间、经济耐用等特点。

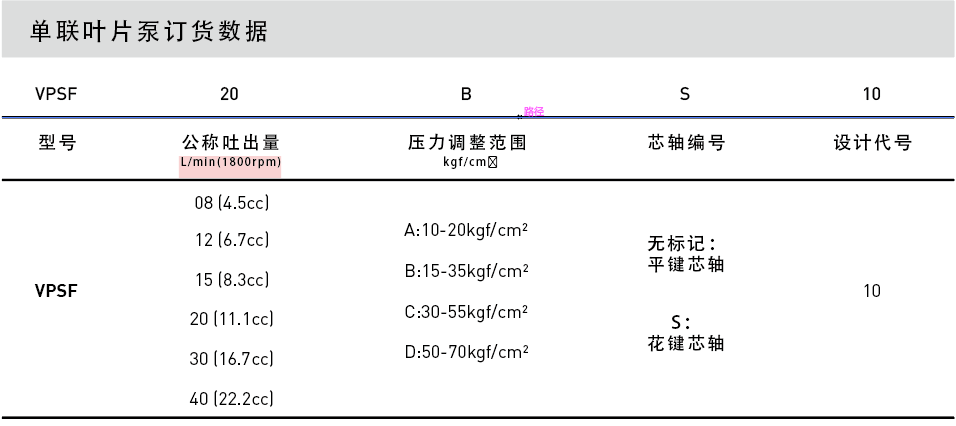

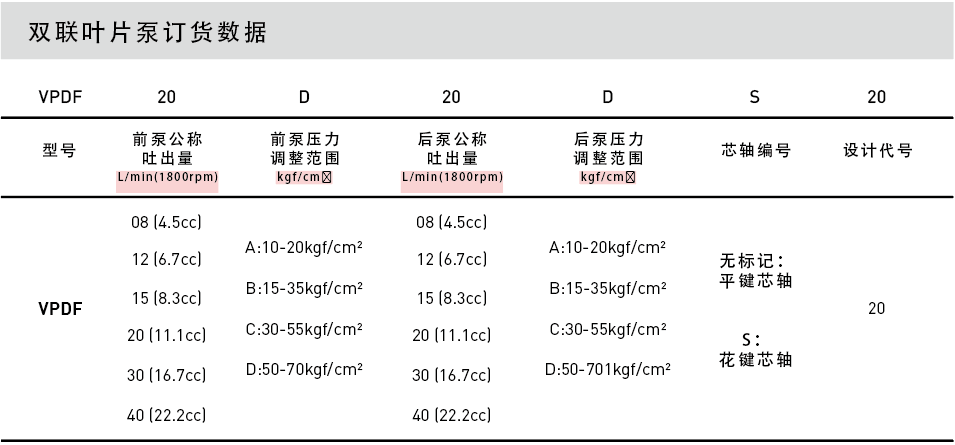

三、订货数据
广东俊泰液压举例定货
单 泵 : VPSF30C10表示VP单联叶片泵,排量16.7cc,压力35-55 kgf/cm²,平键芯轴。
广东俊泰液压举例定货
双联泵 : VPDF30D30DS20表示VP双联联叶片泵,前泵排量16.7cc,压力50-70 kgf/cm²,
后泵排量16.7cc,压力50-70 kgf/cm²,花键芯轴

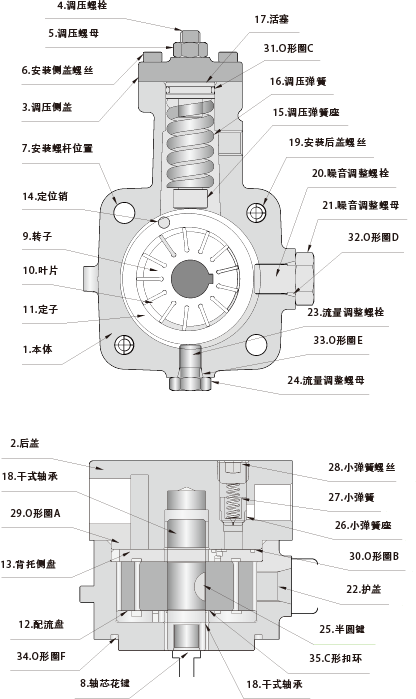

四、结构剖面图
(该款油泵具有调流和调压的功能,典型结构如下图所示)

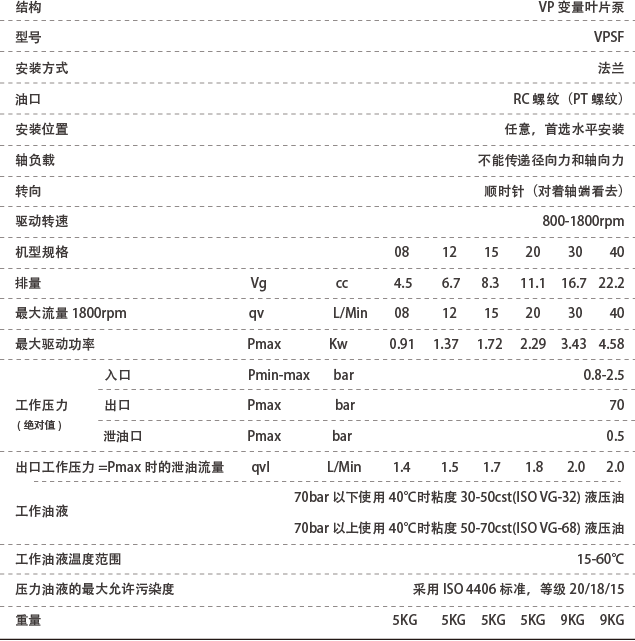

五、技术数据

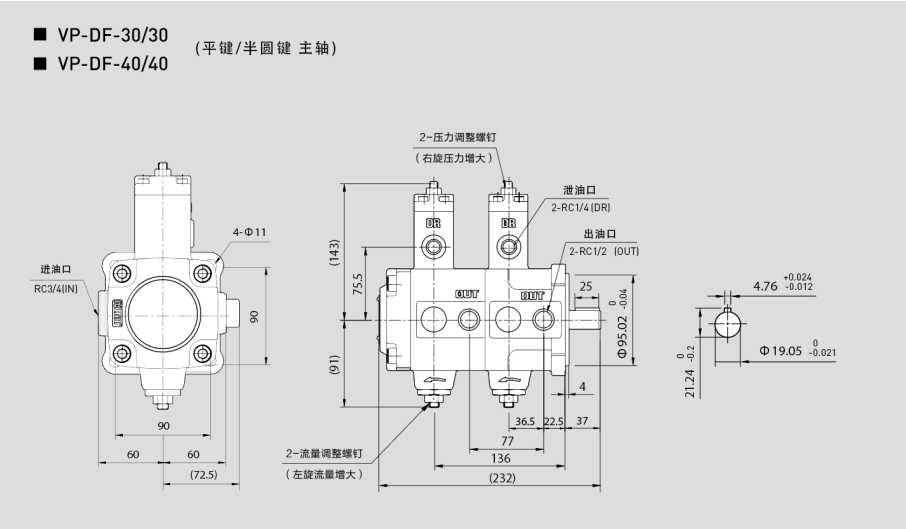

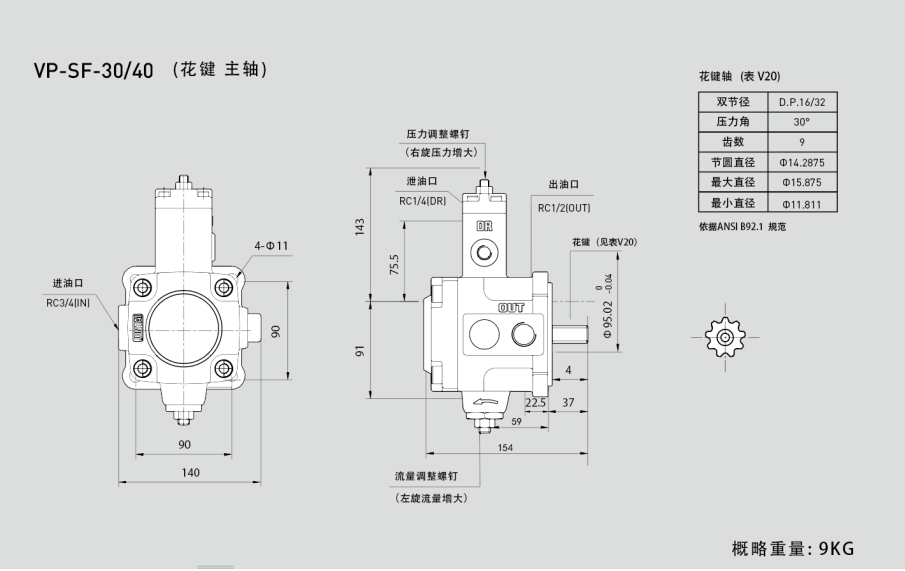

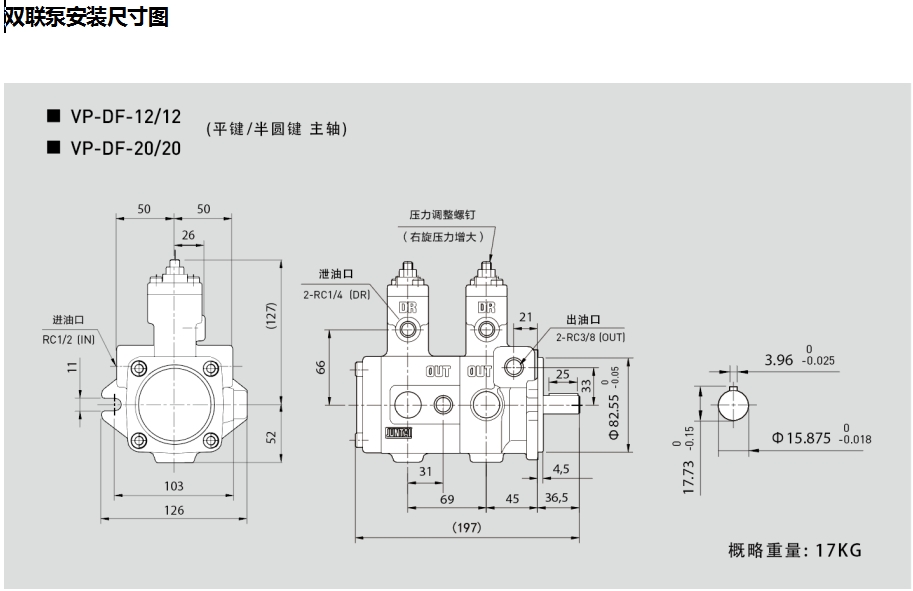

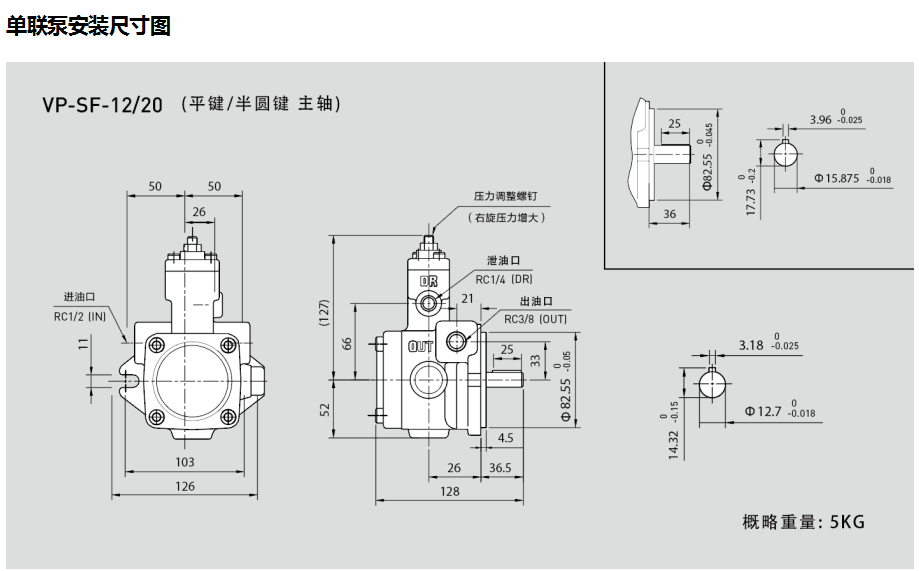

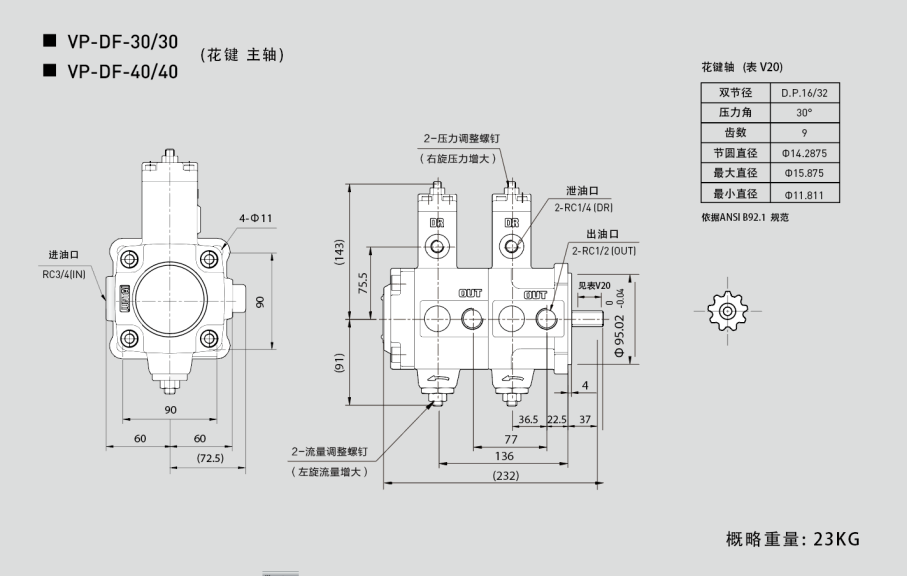

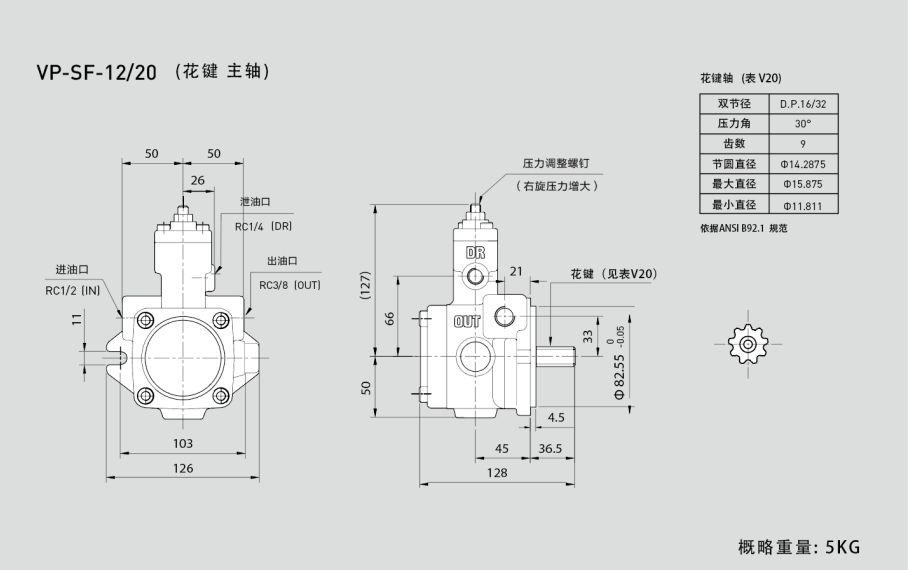

六、安装尺寸图
七、投入使用指南
排气
所有的VP型叶片泵都为自吸式;
必须注意液压系统滤油器的过滤精度,这将提高工作安全性和能避免在不合适的安装情况下的磨损;
如果在大约20秒后泵仍然不能无气泡供油,则必须再次对设备进行检查,在达到工作数据之后,对管道连接的密封性进行检查,检查工作温度。
投入使用
检查设备是否仔细和干净地安装完毕;
注意电机和泵的转向箭头,避免搞错;
在第一次投入使用时,应在无压力的状态下采用反复点动方式启动电机,以排除泵内和吸油中的空气,为确保系统内的空气排除,可在无负载的情况下连续运行10分钟;
无论如何不允许在无油的情况下使泵运行。

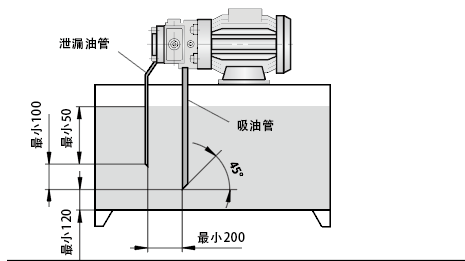

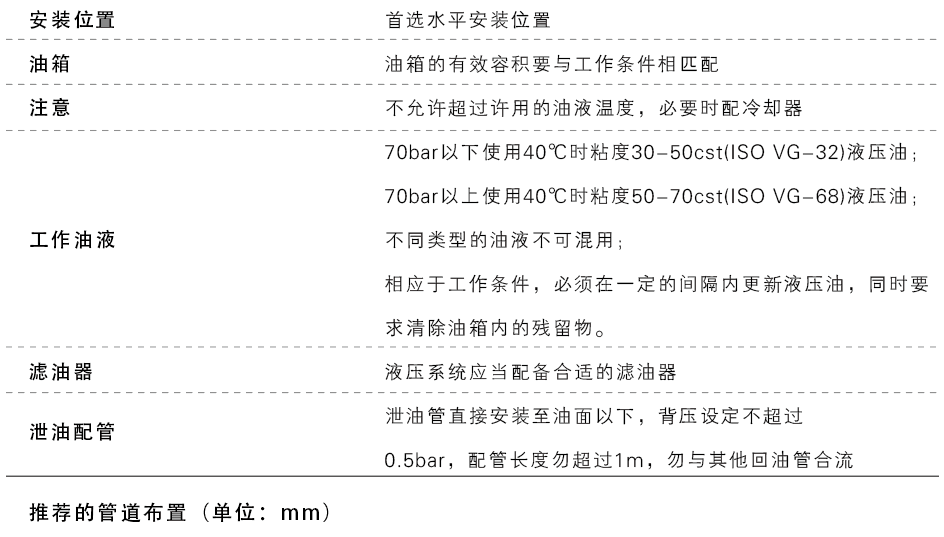

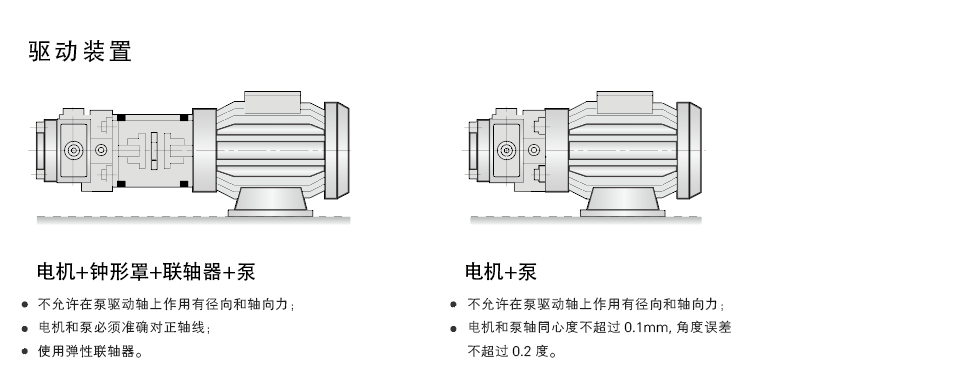

八、安装指南
